Details

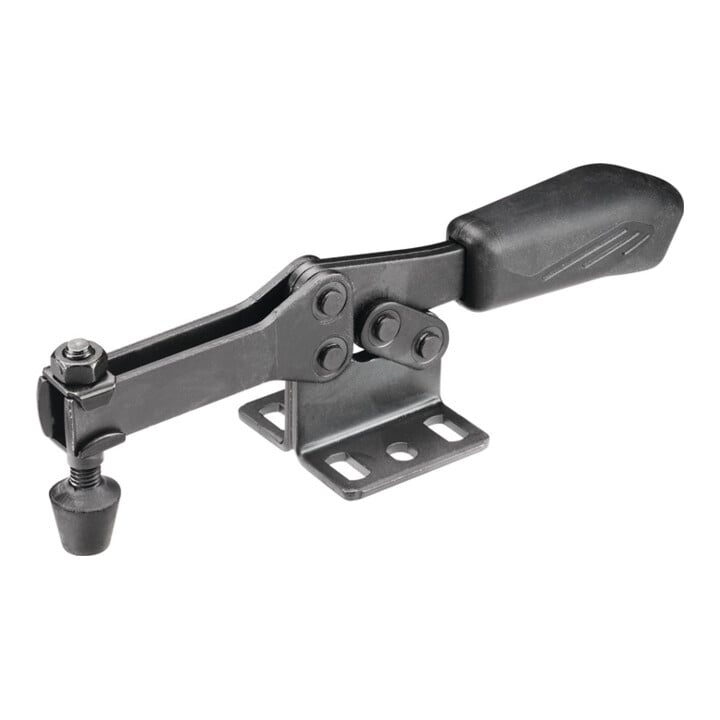

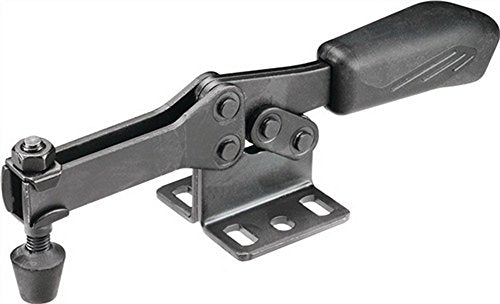

Eigenschaften:

• schwarz · mit offenem Haltearm und waagrechtem Fuß · mattschwarz verzinkt
• Niete aus nicht rostendem Stahl, die bei den Größen 2 und 3 in einsatzgehärteten Lagerbuchsen laufen
• Lagerstellen gefettet
• Ergonomischer, ölbeständiger, schwarzer Handgriff mit großer Handauflage und weicher Komponente
• Verliersicherung für die Andrückschraube am Spannarm-Ende
• Komplett mit vergüteter, mattschwarzer Andrückschraube Nr. 6890B

  Hinweis:
  Diese Spanner eignen sich für den fotogrammetrischen Einsatz
• Durch die mattschwarze Oberfläche der Spanner wird die Reflektion beim Fotografieren verhindert
• Passende Haltearmverlängerung siehe Nr. 6896. Passende Sensorabfrage für Größe 3 siehe Nr. 6897S
• ·

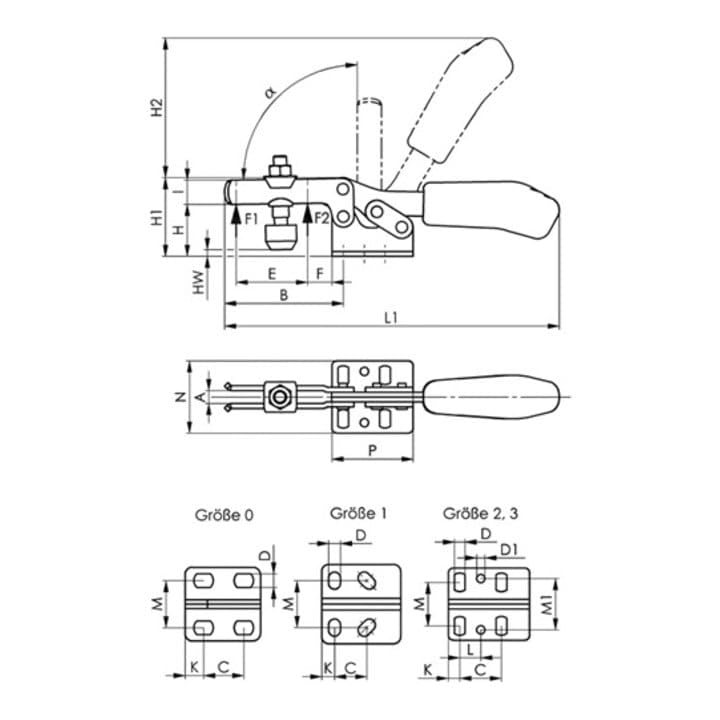

  Weitere technische Eigenschaften A: 4mm
• C: 11,5-15,5mm
• D: 4,6mm
• Andrückschraube: M4 x 32
• HW min.: -7,9mm
• L1: 79mm
• HW max.: 3,1mm
• H1: 23mm
• Farbe: schwarz
• F1: 0,3kN
• H2: 34
• L: -mm
• M1: -
• A*: 90°
• Bauart: waagrechter Fuß
• I: 7,5mm
• F2: 0,4kN
• F: 5,5mm
• B: 28mm
• P: 25,5mm
• K: 6,25mm
• E: 9mm
• M: 16mm
• H: 14,5mm
• N: 25mm
• D1: -mm

Technische Daten:

• Marke: AMF
• Länge gespannt: 79 mm
• Höhe gespannt: 23 mm
• Spannhöhe: 14,5 mm
• Haltekraft F2: 0,4 kN
• Haltekraft F1: 0,3 kN
• Bohrungs-Ø: 4,6 mm
• Spannweite: 9 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Marke: AMF
• Länge gespannt: 79 mm
• Höhe gespannt: 23 mm
• Spannhöhe: 14,5 mm
• Haltekraft F2: 0,4 kN
• Haltekraft F1: 0,3 kN
• Bohrungs-Ø: 4,6 mm
• Spannweite: 9 mm

Bitte beachten Sie: Dekoration nicht im Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
Technische Daten:

• Marke: AMF
• Länge gespannt: 79 mm
• Höhe gespannt: 23 mm
• Spannhöhe: 14,5 mm
• Haltekraft F2: 0,4 kN
• Haltekraft F1: 0,3 kN
• Bohrungs-Ø: 4,6 mm
• Spannweite: 9 mm

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
