Details

Eigenschaften:

• Einsatz: Kontrollierter Anzug sowie Überprüfung von Anzugswerten
• Einsatz in sämtlichen industriellen Fertigungsbereichen

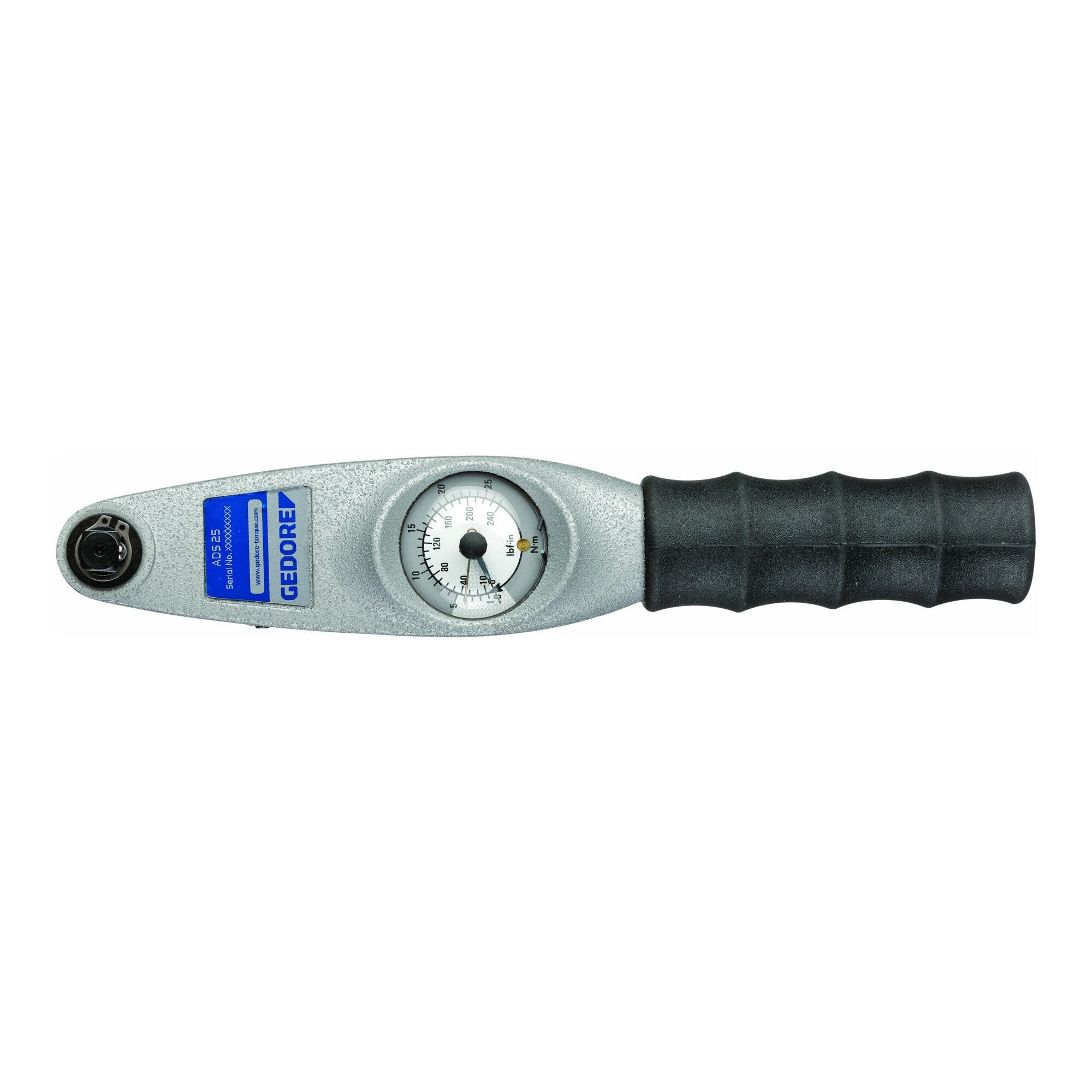

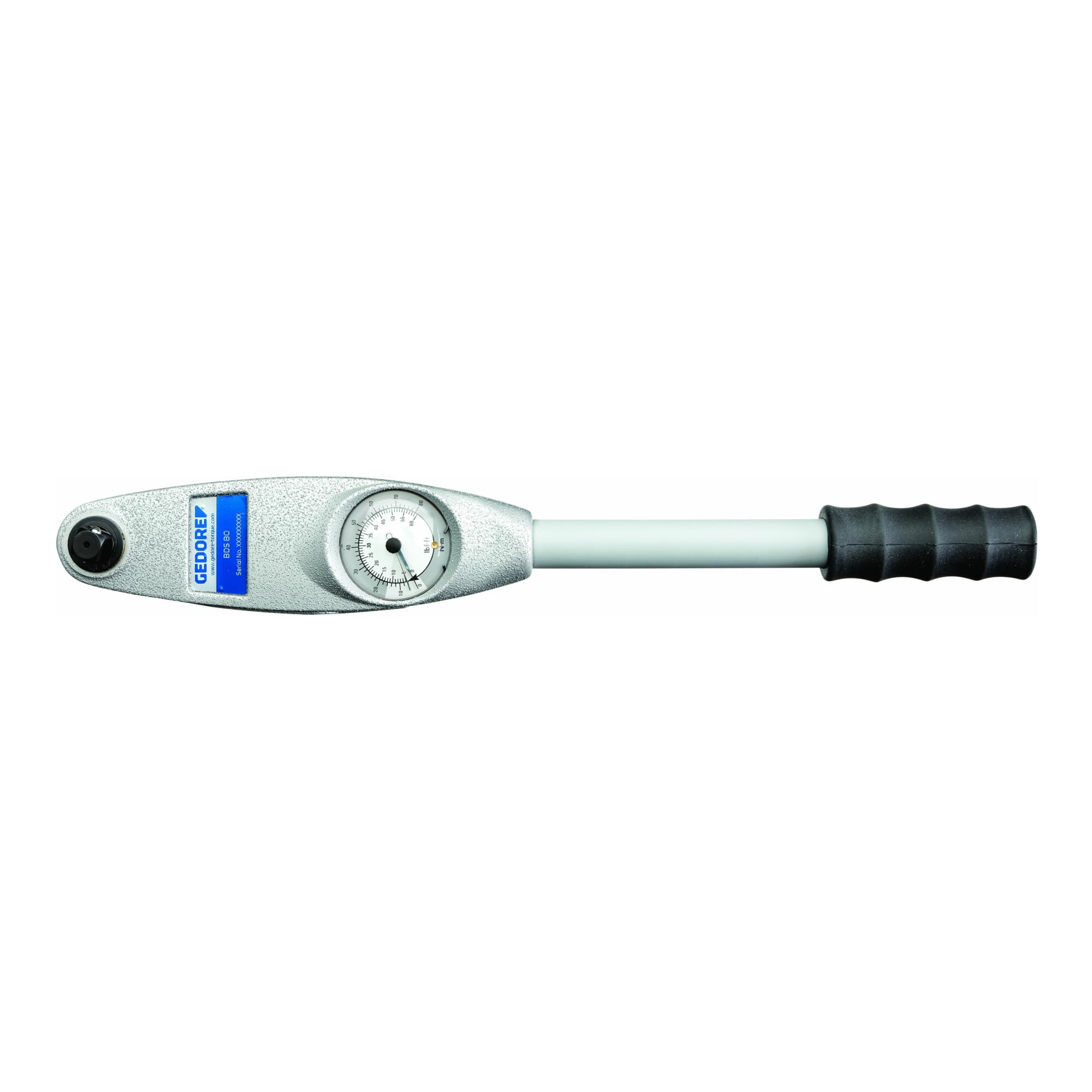

• Arbeitsbereiche von 0,8 - 200 Nm / 7 lbf·in - 160 lbf·ft werden abgedeckt, Ausführung: Anzeigender Drehmomentschlüssel mit Messuhr und Schleppzeiger, 1/4", 3/8", oder 1/2" Doppel-Vierkantantrieb mit Kugelsicherung für den kontrollierten Rechts- und Linksanzug
• Modelle No
• ADS 4 bis No
• ADS 40: Mit integrierter Knarrenfunktion
• Für den kontrollierten Schraubenanzug und Drehmomentmessungen, Anzeigegenauigkeit: +/- 4 % Toleranz vom angezeigten Wert
• Ausführung nach DIN EN ISO 6789, rückführbar auf Nationale Normale
• Ausführung nach DIN EN ISO 6789, rückführbar auf Nationale Normale
• Mit Doppel-Skala in Nm und lbf·in bzw. lbf·ft auf zweifach getönten, gut lesbaren Zifferblättern
• Eingebauter Überlastschutz - mechanischer Stopp bis max. 25 % Überlastung vom max. Wert
• Gehäuse aus leichter, robuster Spezial-Aluminium-Konstruktion - silber-grau lackiert, Schwarze, abrutschsichere Gummigriffe
• Modelle No
• ADS 4 bis No
• ADS 40: EPA (Electrostatic Protected Area) konform, für den Gebrauch in elektrostatisch sensiblen Anwendungen
• Prüfzertifikat nach DIN EN ISO 6789

Technische Daten:

• Antriebstyp/Antrieb: Doppelvierkant Ratsche
• Antriebsvierkant [metrisch]: 10 mm
• Antriebsvierkant [zöllig]: 3/8"
• Anzugsrichtung: Links und Rechts
• Auswertesoftware: nein
• Drehmoment (max.) [lbf·ft]: 20 lbf·ft
• Drehmoment (max.) [N·m]: 25 Nm
• Drehmoment (min.) [lbf·ft]: 4 lbf·ft
• Drehmoment (min.) [N·m]: 5 Nm
• Einsatzbereich: Fertigung Qualitätskontrolle Wartung und Instandhaltung
• EPA-/ESD-Ausführung: ja
• Festeinstellung: nein
• Gesamthöhe: 61 mm
• Gesamtlänge: 244 Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
  Technische Daten:
  • Antriebstyp/Antrieb: Doppelvierkant Ratsche
  • Antriebsvierkant [metrisch]: 10 mm
  • Antriebsvierkant [zöllig]: 3/8"
  • Anzugsrichtung: Links und Rechts
  • Auswertesoftware: nein
  • Drehmoment (max.) [lbf·ft]: 20 lbf·ft
  • Drehmoment (max.) [N·m]: 25 Nm
  • Drehmoment (min.) [lbf·ft]: 4 lbf·ft
  • Drehmoment (min.) [N·m]: 5 Nm
  • Einsatzbereich: Fertigung Qualitätskontrolle Wartung und Instandhaltung
  • EPA-/ESD-Ausführung: ja
  • Festeinstellung: nein
  • Gesamthöhe: 61 mm
  • Gesamtlänge: 244 mm
  • Grafikdisplay: nein
  • Inhalt (Anzahl Stück): 1 tlg.
  • Material: Aluminiumgehäuse, Stahlrohrgriffstange
  • Messgenauigkeit Drehmoment: +/- 4% Toleranz vom angezeigten Wert
  • Netto-Gewicht: 0,52 kg
  • Präzision +/-: +/- 4 %
  • Prüfzertifikat: DIN EN ISO 6789-2:2017
  • REACH Registrierung vorhanden: nein
  • Skaleneinteilung [lbf·ft]: 5 lbf·ft
  • Skaleneinteilung [n·m]: 1 Nm
  • Skalentyp: Dual
  • Zielgruppen: Automotive Elektronik-Industrie Industrie Bau- und Nutzfahrzeuge Militär Maschinenbau Service

  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
